Description
Description des produits

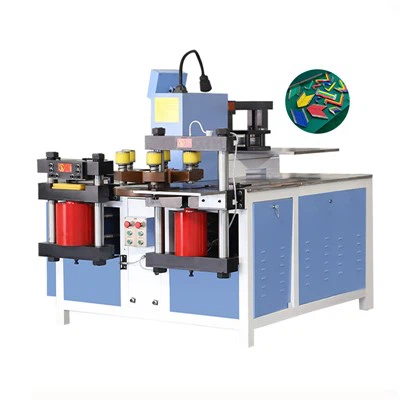

Machine de coupe de flexion de 3 en 1 Busbar
Modèle: DSCNC-50ZPS
Machine de traitement des barres de barre de positionnement automatique, 4 servomoteurs, trois pompes et trois stations,
Punching|Cisaillement|Pliant trois stations équipées d'un système CNC de positionnement automatique
◆ Unité de cisaillement:La structure à double colonne, les couteaux supérieurs et inférieurs sont installés verticalement et parallèles, la coupe est lisse et Burr - libre; Contrôle automatique des servomoteurs et PLC, précis et efficace.
◆ Unité de poinçonnage:Six - Position Turton de fer ductile, CNC Servo Automatic Positioning, Tactile Screen Retting Hole Espacement, XY Axe Intelligent Réglage, High - Marque libre de précision.
◆ Unité de flexion:Interface intuitive, performances stables et fonctionnement facile, précision élevée de flexion, répétabilité solide, fonction de mémoire des paramètres, traitement facile à terminer la pièce.
◆ Adopter le système informatique Siemens PLC:Le système forme un mécanisme de contrôle de boucle fermé - via une collaboration de temps réelle - entre PLC et le capteur de déplacement, qui peut contrôler l'erreur de précision de flexion dans ± 0,1 mm. Dans le même temps, l'équipement a construit - dans l'algorithme intelligent, qui peut calculer automatiquement la longueur de coupe optimale, l'angle de flexion et les coordonnées des points de flexion en fonction des exigences de traitement, réalisant l'automatisation de l'ensemble du processus de la collecte des données, de l'analyse du calcul au contrôle de l'exécution, en améliorant significativement l'efficacité du traitement et le taux de qualification des produits finis.
Paramètres du produit
DSCNC - 50 Détails du paramètre de l'équipement ZPS (3 en 1 Machine de coupe de flexion de Punching Busbar)
1. Fonction de poinçonnage
L'équipement DSCNC - 50 ZPS a une fonction de poinçonnage puissante, et sa force de punch maximale peut atteindre 500 kN. La plage de poinçonnage prise en charge par cette fonction a un diamètre de 4,3 mm à 36 mm. Pour l'épaisseur de traitement, il peut gérer un maximum de 16 mm et la limite supérieure de la largeur de traitement est de 260 mm.
2. Fonction de cisaillement
En termes de cisaillement, l'équipement a une force de cisaillement maximale de 800 kN, qui peut faire face à des tâches de cisaillement d'intensité élevées -. Son épaisseur de cisaillement maximale et sa largeur sont respectivement de 16 mm et 260 mm, ce qui peut répondre aux besoins de cisaillement des bus de différentes tailles.
3. Fonction de flexion
La fonction de flexion est également excellente, avec une force de flexion maximale de 500 kN, et une largeur de flexion maximale et une épaisseur de 260 mm et 16 mm, ce qui peut réaliser des opérations de flexion précises et puissantes sur des barres de bus.
4. Paramètres globaux de l'équipement
Spécifications d'apparence: La taille globale de l'équipement est de 2100 mm × 1710 mm × 1670 mm, occupant un espace modéré.
Configuration de la puissance: il adopte le lecteur de moteur de 3x 5,5 kW, ce qui est suffisant en puissance; L'équipement est équipé de 4 systèmes de servomotes pour assurer un fonctionnement précis.
Poids et alimentation: le poids de toute la machine est de 2350 kg, avec une forte stabilité; La tension d'alimentation prend en charge 380 V, 220V, 415V (personnalisable), qui convient à différents environnements d'alimentation.
5. AVC effectif de chaque axe
Axe d'appui: la course effective de l'axe Y d'estampage est de 1200 mm, et la course effective de l'axe x d'estampage est de 2200 mm.
Axe de cisaillement: La course effective de l'axe x de cisaillement est de 1200 mm.
Axe de flexion: la course d'arrêt de flexion est de 1000 mm, ce qui fournit un espace de fonctionnement suffisant pour différents processus.
Ce qui précède introduit en détail les différents paramètres de l'équipement. Si vous souhaitez en savoir plus sur les procédures de fonctionnement de l'appareil, les scénarios applicables et d'autres informations, n'hésitez pas à me le dire.
Échantillons fonctionnels
Notre équipement

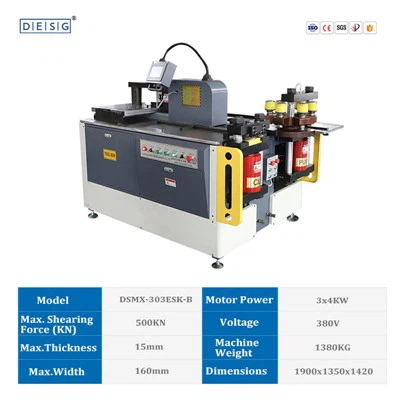

Notre équipement comprend divers modèles de machines de traitement des barres: série DSMX-303, série DSMX-503, série DSMX-803. Si vous êtes intéressé, n'hésitez pas à consulter.
3 sur 1 Machine de coupe de flexion de punch de barre de bar, veulent en savoir plus de produits, bienvenue pour consulter!
