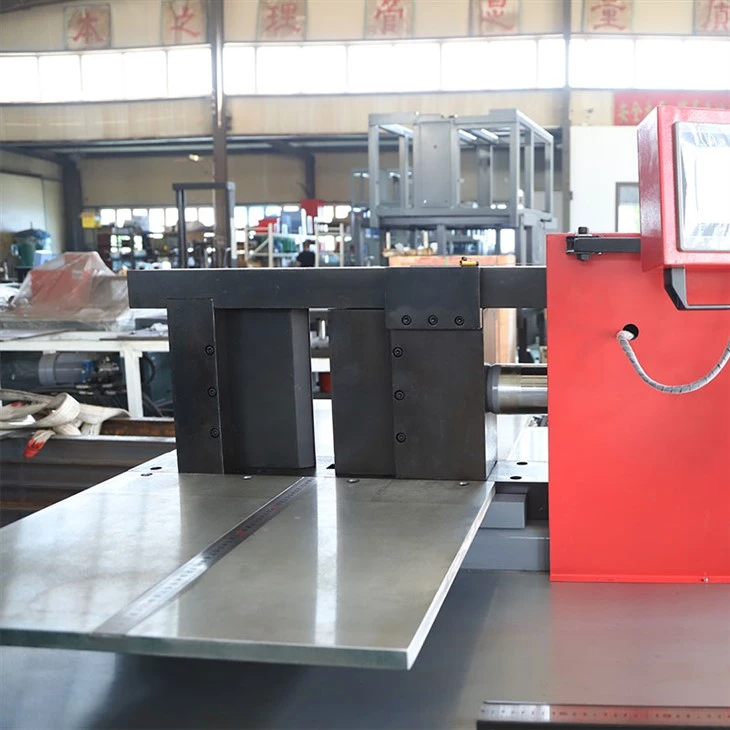

Machine de barre pour poinçonner

La machine à flexion, de poinçonnage et de coupure de barre de cuivre est un équipement efficace et polyvalent. Il peut gérer les tailles de processus jusqu'à 20 mm d'épaisseur et 300 mm de largeur (épaisseur x largeur). Cette machine combine trois fonctions de flexion, de poinçonnage et de coupe en trois unités, permettant à ces opérations d'être effectuées simultanément. Équipées d'un système de contrôle CNC Siemens et d'une interface d'écran tactile conviviale, il offre plusieurs options de langue, y compris l'anglais, l'espagnol, le russe, etc. Cela le rend accessible à un large éventail d'utilisateurs du monde entier. La machine est conçue pour être facile à utiliser, ce qui réduit non seulement le besoin d'une formation approfondie des opérateurs, mais contribue également à économiser les coûts. Ses performances efficaces permettent aux fabricants d'améliorer considérablement l'efficacité de la production. Par conséquent, de plus en plus les fabricants de standards électriques choisissent cette machine de flexion, de poinçonnage et de coupe de barreaux de cuivre pour répondre à leurs besoins de production car il fournit une solution fiable et rentable pour le traitement des bus en cuivre.

Envoyez demande

Description

Description des produits

DESG s'engage à vous fournir une gamme complète de solutions de machines de barres, en particulier spécialisée dans la personnalisation des machines de barre de cuivre en cuivre en fonction des besoins spécifiques au client. Nos produits comprennent des machines de poinçonnage CNC Busbar, des machines de flexion de barres de barres, des machines de coupe de barres de barres et de puissantes machines de traitement de barres de barres. En tant que fabricant de machines de transformation de barres de barre de barre professionnelle, notre équipement est largement utilisé dans l'industrie de l'appareillage de commutation et a remporté la reconnaissance du marché avec ses excellentes performances.

Prenez Busbar Machine pour percevoir DSMX -803 ESK comme exemple.Sa plage de traitement de la barre de cuivre peut atteindre 20x300 mm, ce qui peut facilement faire face à diverses tâches de traitement complexes. Cette machine de traitement des barres de barre de trois en un intègre trois fonctions de coupe, de poinçonnage et de flexion en une, améliorant considérablement l'efficacité de la production. Son système de moteur hydraulique est équipé de trois moteurs et pompes, qui peuvent couper, puncher et plier les bus en cuivre en même temps pour assurer un fonctionnement efficace et stable. En termes de système de contrôle, nous utilisons le système de contrôle allemand de l'écran tactile Siemens, qui est facile et intuitif à utiliser et a une haute précision. Non seulement que, grâce à des outils spécialement conçus, la machine à barres de barre peut également effectuer des opérations d'application personnalisées telles que la pressage plat, le gaufrage, le traitement des connecteurs de câble, etc., répondant pleinement aux divers besoins des différents clients. Choisir des machines de barre de barres DESG signifie choisir une solution de traitement de barres de barres efficace, précise et personnalisée.

Les paramètres sont les suivants

Force de poinçonnage (KN) / Force de cisaillement / Force de flexion: 800
Range de poinçonnage (mm): ф4. 3- ф36
Épaisseur (mm): 20
Largeur (mm): 300
Puissance du moteur: 3 × 7,5 kW
Poids de la machine: 2,1 tonnes

CNC Description: Angle de flexion CNC, Siemens PLC Control Angle d'entrée directe, précision ± 1 degré, répétabilité ± 0. 5 degrés. Le coup de poing, le cisaillement, le pliage peut fonctionner simultanément. Vous pouvez également saisir la hauteur et la longueur latérale pour traiter directement la pièce requise (Z-Bend).

busbar machine cnc

Affichage de moisissure à trois stations

Les matrices de poinçonnage pour la machine de barre de bus pour le poinçonnage sont des composants clés conçus spécifiquement pour le DSMX -303 ESK, DSMX -503 ESK et DSMX -803 Esk Machines Busbar. Ces matrices jouent un rôle essentiel dans le coup de poing précis et efficace des barres de bus, garantissant des résultats de haute qualité dans une variété d'applications électriques et industrielles.
Matériel d'origine:Les matrices de poinçonnage sont en acier DID CR12MOV. Ce type d'acier est très apprécié dans l'industrie manufacturière pour son excellente résistance à l'usure, sa dureté élevée et sa bonne ténacité. L'utilisation de CR12Mov Die en acier garantit que les matrices de poinçonnage peuvent résister à des opérations à haute pression et à punch à haute fréquence, offrant des performances durables et fiables.
Tailles standard de décès de poinçonnage:Comprend des options de trou rond et de trou ovale.
Puching Die Round Hole:Les diamètres des matrices de coup de poing du trou rond sont les suivants: φ7mm, φ9mm, φ11mm, φ13mm, φ15mm, φ17mm, φ19mm et φ21mm. Ces tailles sont souvent utilisées dans des applications où une connexion ou un raccord rond est requis, comme le montage d'un connecteur électrique ou la fabrication de trous pour les boulons dans un système de barre de barre.

②Punching meurt trous ovales:Les matrices de coup de poing ovales sont disponibles dans les tailles suivantes: 7x11 (mm), 9x13 (mm), 11x15 (mm), 13x18 (mm) et 17x21 (mm). Les trous ovales sont souvent utilisés lorsque des connexions plus longues sont nécessaires ou pour accueillir des composants spécifiques qui nécessitent un trou ovale dans la barre de bus.

③ ③ ③ ③Custom punching meurt:En plus des produits de taille standard que nous proposons, nous comprenons que les différents clients peuvent avoir des exigences uniques. Par conséquent, nous offrons un service de matrices de poinçonnage personnalisées en fonction des besoins spécifiques de nos clients. Qu'il s'agisse d'un long trou, d'un trou carré ou d'un trou de forme irrégulière, la filière peut être conçue et fabriquée avec précision. Les matrices de poinçonnage personnalisées sont particulièrement utiles dans des projets électriques spécialisés où des configurations de barres non standard sont nécessaires pour répondre aux exigences de conception et fonctionnelles spécifiques de l'installation.

Punching die

Notre gamme de moules de flexion répond à divers besoins industriels.

# Moule de flexion plate:Convient pour les matériaux avec une épaisseur inférieure à 10 mm et une largeur en dessous de 30 mm, les spécifications sont R3, R5, R10.
# Moule de flexion verticale:Selon les spécifications du matériau ci-dessus, les spécifications sont R20, R30, R50, R80.
# Moule en U-Ben:Aucune spécification spécifique n'est mentionnée, le moule peut être personnalisé pour le matériau correspondant.
# Moule de gaufrage:Les spécifications sont de 60, 80, 100.
# Twist Moule:petite taille pour 20-50 mm taille, grande taille pour 50-120} mm taille.
# Moule d'empilement:divisé en 10-120 et 120-240 deux spécifications.

Bending mold Si vous avez besoin de Machine Busbar pour le coup de poing, veuillez nous contacter:
