▶Uint de coupe : structure de coupe à double colonne
La station de découpe adopte une structure à double colonne, la bouche de découpe est plate, sans déchets, sans petits pains, sans angles d'effondrement.

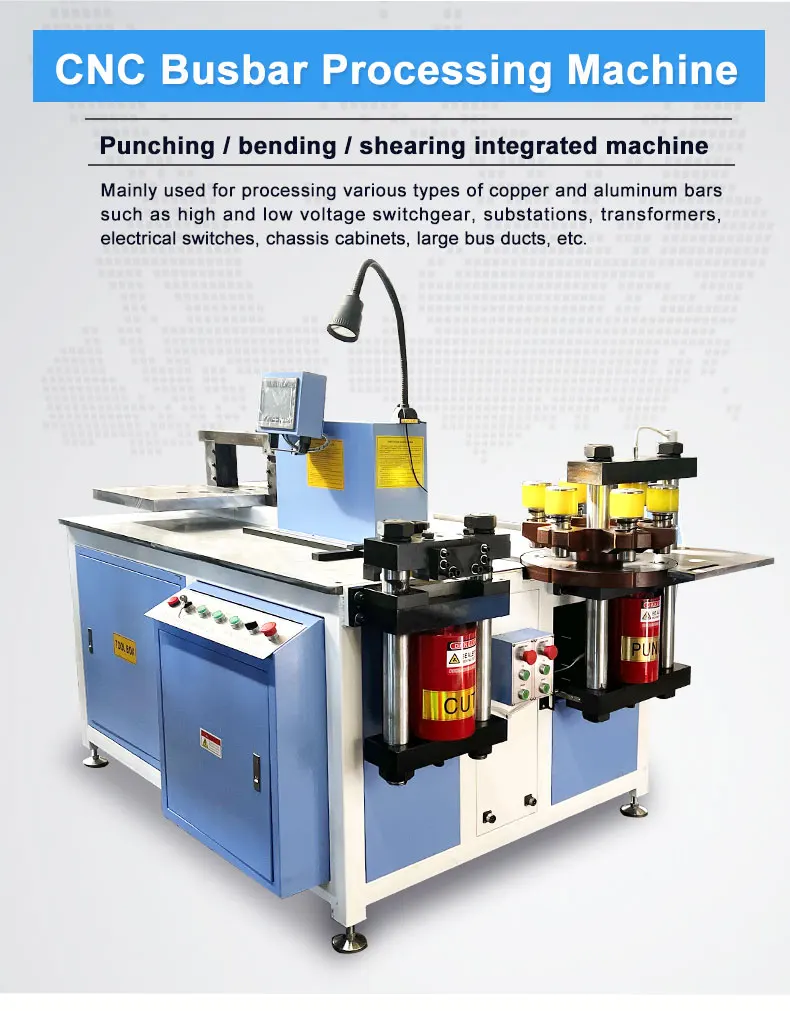

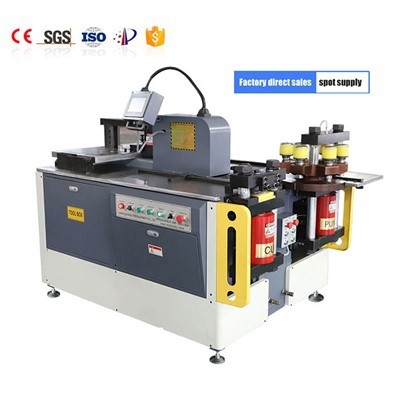

3 dans 1 machine hydraulique de barre omnibus de perforation de trou de machine de barre omnibus de commande numérique par ordinateur
Le modèle de produit est Dsmx-503esk-b, force de perforation maximale (KN) : 500 kN, plage de diamètres de perforation (MM) : Ø4.3-Ø36, principalement utilisé pour le traitement des barres omnibus en cuivre et en aluminium. . Tant qu'il est placé sur l'unité de travail concernée, il peut être traité (poinçonnage, découpe et pliage). Cette machine est utilisée pour la fabrication efficace de jeux de barres dans l’industrie électrique haute et basse tension, offrant ainsi un avantage concurrentiel à nos clients mondiaux.
Description
Description du produit
3 dans 1 machine hydraulique de barre omnibus de perforation de trou de machine de barre omnibus de commande numérique par ordinateur
Machine de découpe de barres omnibus hydrauliques, machine de poinçonnage de barres omnibus hydrauliques, équipement de traitement de barres omnibus cnc, 503
Le produit dispose de trois stations de traitement : poinçonnage, cisaillement et pliage, et est conçu avec trois systèmes hydrauliques indépendants, une assurance qualité polyvalente.
Fonction:

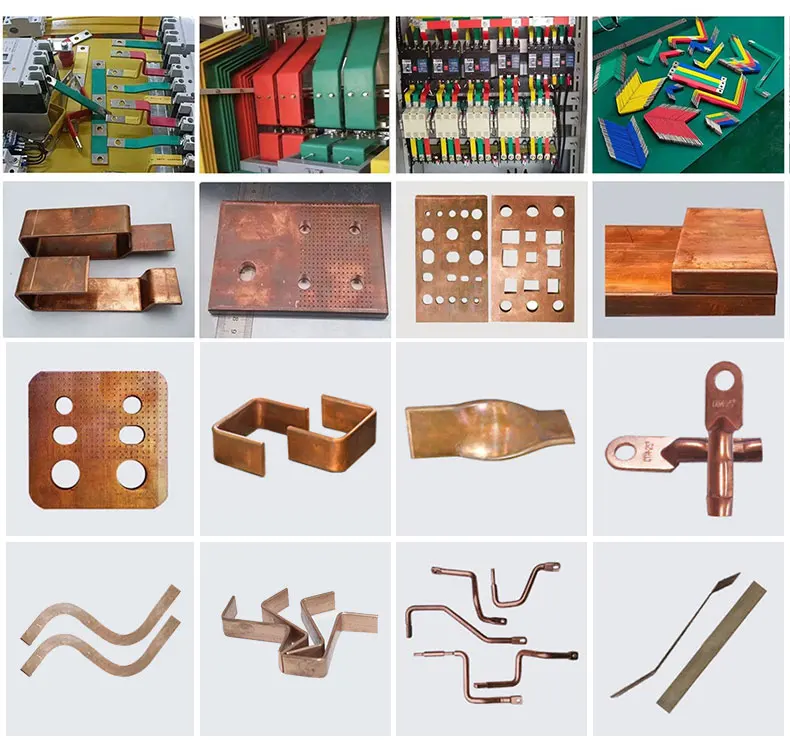

Poinçonnage : perforation de trous ronds, perforation de trous allongés, perforation de trous carrés, perforation de tiges de cuivre Découpe : découpe plane, découpe de bord, découpe d'angle R Pliage : pliage en L, pliage en U, pliage en Z, torsion, aplatissement, sans indentation, presse câble, presser la tige de cuivre, plier la tige de cuivre.
Machine de traitement de barres omnibus CNC :DSMX-503ESK-B
Paramètres du produit
|
Modèle de machine de jeu de barres
|
DSMX-503ESK-B
|
|
|
Perforation
|
Force de perforation maximale (KN)
|
500
|
|
Plage de diamètre de poinçonnage (MM)
|
Ø4.3-Ø36
|
|
|
Max. Épaisseur (MM)
|
16
|
|
|
Max. Largeur (MM)
|
260
|
|
|
Tonte/
Coupe
|
Épaisseur maximale de cisaillement (KN)
|
16
|
|
Max. Largeur de cisaillement (MM)
|
260
|
|
|
Max. Force de flexion (KN)
|
800
|
|
|
Pliage vertical
|
Max. Épaisseur (MM)
|
10
|
|
Max. Largeur (MM)
|
100
|
|
|
Pliage horizontal
|
Max. Largeur (MM)
|
16
|
|
Max. Largeur (MM)
|
260
|
|
|
Torsion Pliage
|
Max. Épaisseur (MM)
|
16
|
|
Max. Largeur (MM)
|
260
|
|
|
Hors dimension
|
Hors dimension
|
1925*1560*1490
|
|
Pouvoir
|
Pouvoir
|
3 x 5,5 kW
|
|
Précision CNC
|
Précision de pliage
|
±1 degré
|
|
Répéter la précision du pliage
|
±0,3 degrés
|
|

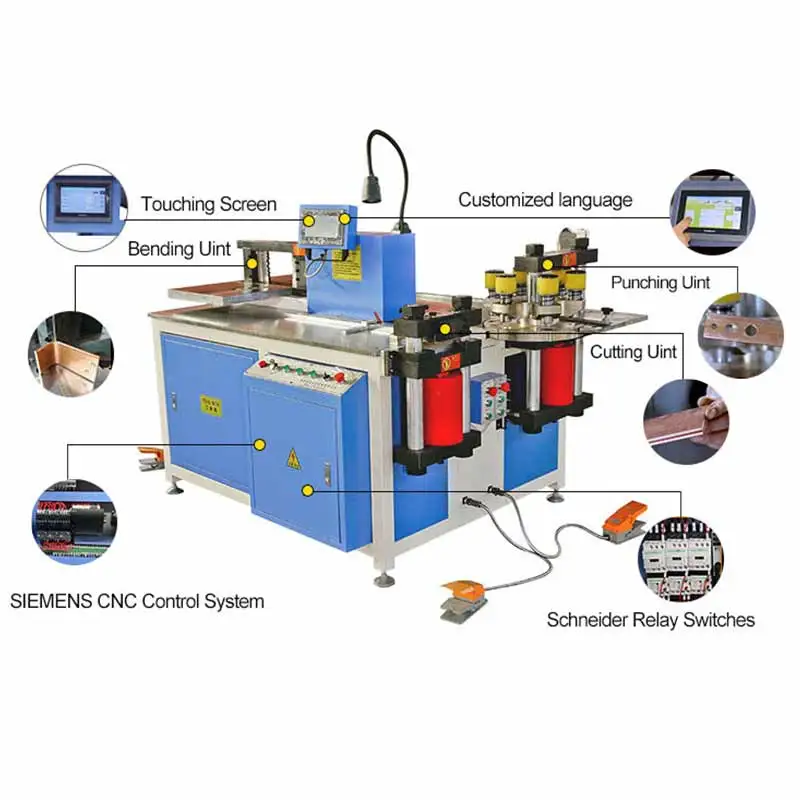

détails du produit
▶ Unité de poinçonnage : matériau en fonte nodulaire
L'unité de poinçonnage adopte un plateau tournant intégral denté à six positions qui a une bonne ligne de vue, un positionnement précis à haute résistance et un poinçonnage précis sans décalage. Il n'est pas nécessaire de changer le moule fréquemment, d'améliorer l'efficacité du travail et d'utiliser plus facilement et plus rapidement.

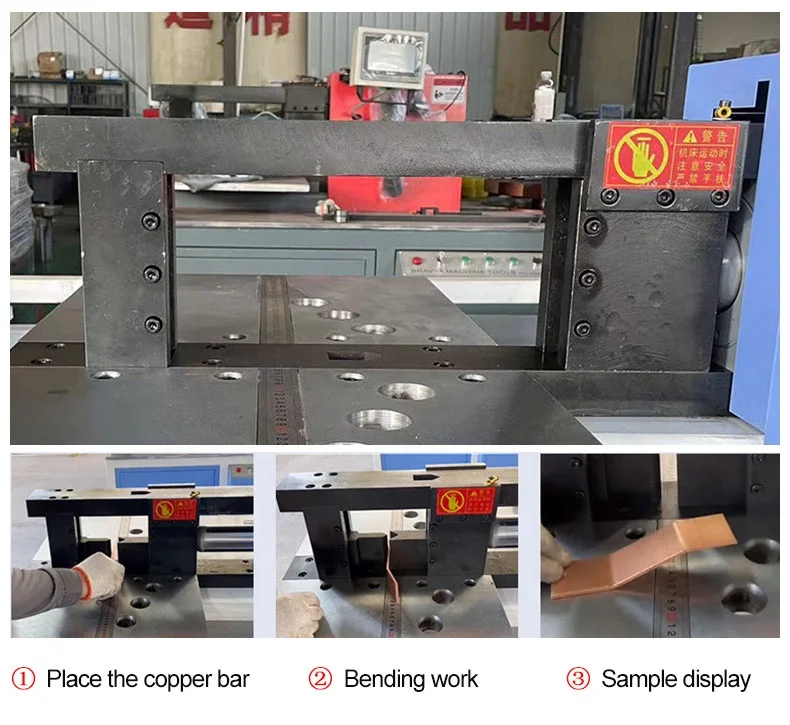

▶ Unité de pliage : pratique et facile à utiliser
L'unité de pliage adopte un établi indépendant et les trois unités de traitement fonctionnent en même temps sans s'affecter mutuellement. Le traitement du pliage à plat et du pliage vertical peut être complété en changeant la matrice.

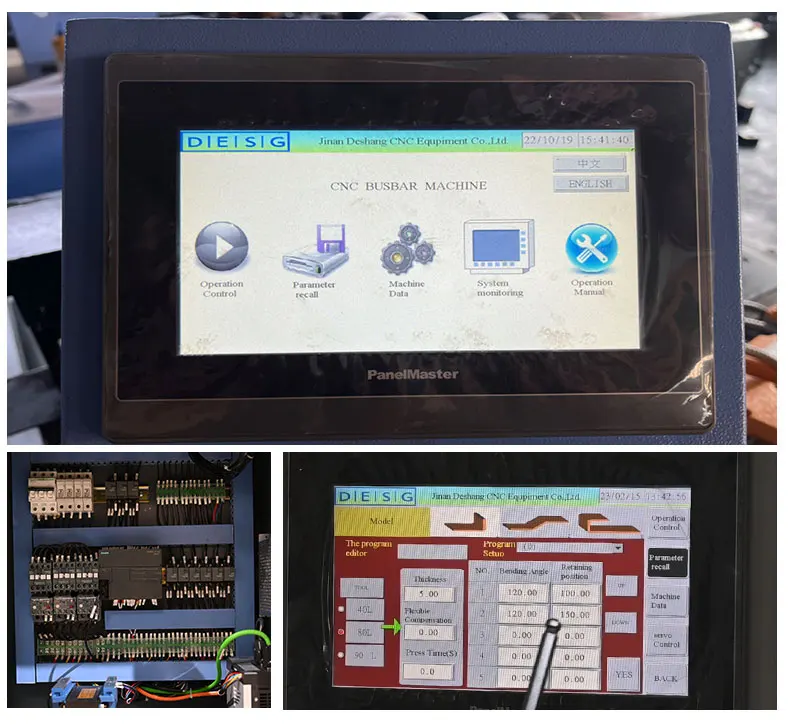

▶Adoption du système PLC CNC Siemens
1. Écran couleur tactile, les paramètres de pliage généraux peuvent être enregistrés
2. Il suffit de saisir l'épaisseur et la largeur du jeu de barres en cuivre, la machine de jeu de barres fonctionnera automatiquement
3. Sauvegarde des données, mise hors tension de la mémoire
4. Système multilingue : Busbar Machine prend en charge l’anglais, l’espagnol, le portugais, le russe, etc.
2. Il suffit de saisir l'épaisseur et la largeur du jeu de barres en cuivre, la machine de jeu de barres fonctionnera automatiquement
3. Sauvegarde des données, mise hors tension de la mémoire
4. Système multilingue : Busbar Machine prend en charge l’anglais, l’espagnol, le portugais, le russe, etc.
Application du produit

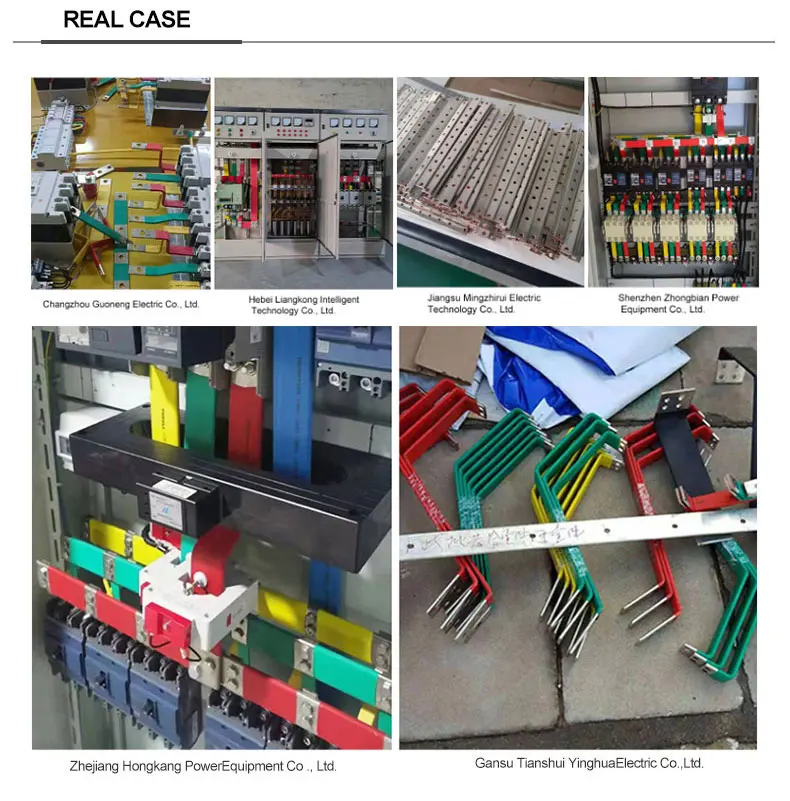

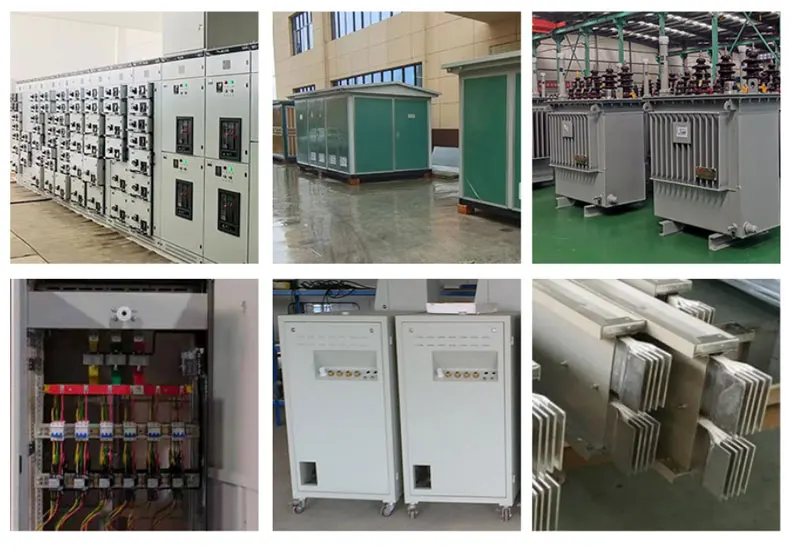

Principalement utilisé pour traiter divers types de barres de cuivre et d'aluminium telles que les appareillages haute et basse tension, les sous-stations, les transformateurs, les interrupteurs électriques, les armoires à châssis, les grands conduits de bus, etc.
Profil de l'entreprise
Jinan Deshang CNC Equipment Co., Ltd. est un fabricant professionnel de machines de traitement de barres omnibus, de machines de traitement de rangées de cuivre et d'aluminium et d'équipements de traitement de barres blindées. Il a 15 ans d'expérience en production, une technologie mature, un rendement élevé, une livraison rapide et un service après-vente garanti. Nos produits disposent de certificats de qualité ISO9001 et CE et d'une certification SGS pour accompagner les commandes des clients. Dans le même temps, DESG accepte également les commandes OEM ou ODM, la quantité minimum de commande est d'un ensemble. Les catégories de produits de DESG comprennent : une machine de traitement de jeux de barres trois-en-un, une machine de traitement de jeux de barres mobile, des outils de jeu de barres et d'autres types d'équipement, permettant aux utilisateurs de choisir plus facilement la machine la plus adaptée à leur travail, afin que notre équipement puisse répondre aux exigences des clients. pour la fabrication de l'aluminium et tous les scénarios d'application de barres omnibus en cuivre sont requis. La précision d'usinage est la caractéristique la plus importante des équipements, et les machines DESG sont très précises en matière de découpe, de poinçonnage et surtout de pliage, ce qui est exactement l'élément de précision que recherchent les utilisateurs de ce type de machine. DESG est l'un des fabricants de machines de jeux de barres les plus connus en Chine. Ses produits de machines de jeu de barres sont largement utilisés dans les machines de traitement de jeux de barres, les appareillages haute et basse tension, les sous-stations, les barres blindées, les ponts, les interrupteurs électriques, les équipements de communication, les appareils électroménagers, la construction navale, les équipements de bureautique, la fabrication d'ascenseurs, la fabrication d'armoires et d'autres appareils électriques. Fabrication complète . À l'heure actuelle, DESG espère accroître davantage sa part de marché et ses ventes de produits, et espère donc établir une relation de coopération stable et à long terme avec les agents intéressés par une coopération. DESG peut répondre aux besoins des clients du monde entier et nos ingénieurs experts peuvent fournir une assistance technique aux clients à tout moment.
L'emballage du produit
3 dans 1 machine hydraulique de barre omnibus de perforation de trou de machine de barre omnibus de commande numérique par ordinateur

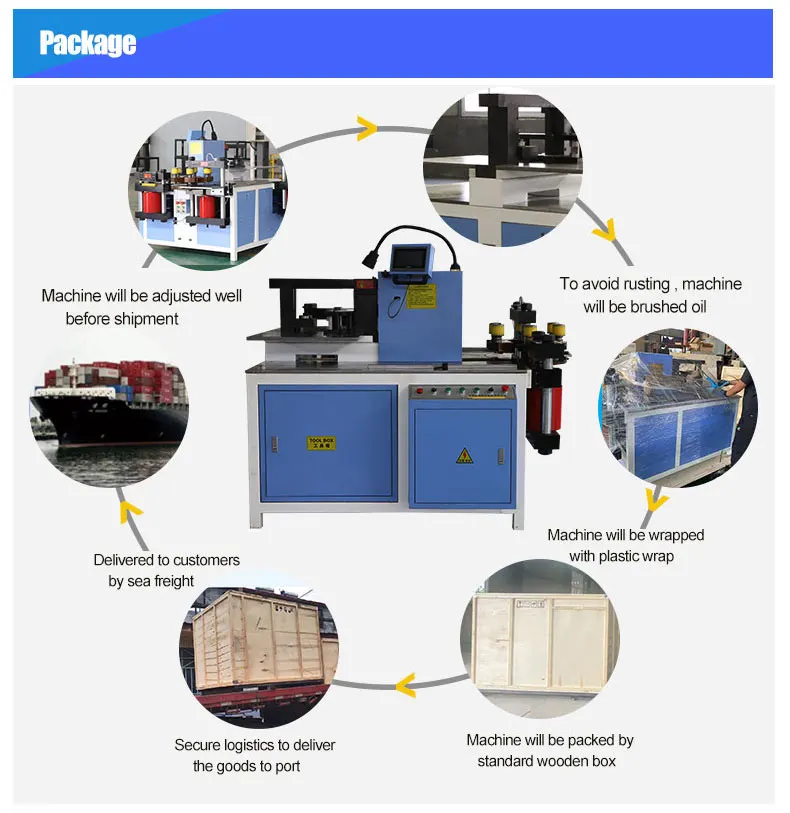

Emballage standard en boîte en bois d'importation et d'exportation, traitement antirouille sans fumigation.
FAQ
1. Quelles sont vos conditions de paiement ?
Dépôt de 40 % T/T, solde de 60 % à payer avant le chargement après une bonne préparation.
2. Quel est votre délai de livraison ?
Dans les 15 jours ouvrables après votre dépôt.
3. Quelle est votre alimentation ?
Nous pouvons le personnaliser en fonction de l'alimentation électrique de votre pays.
4. Quelle est votre quantité minimale de commande ?
Un jeu.
5. Toutes les étiquettes et instructions de la machine sont-elles en anglais ?
Oui. Les étiquettes sur la machine et les manuels sont rédigés en anglais.
6. Quelles autres machines liées au traitement des jeux de barres fournissons-nous ?
Nous vous proposons plusieurs options : machine à enrouler les barres omnibus, machine à chanfreiner les barres omnibus, machine de nivellement des plaques de cuivre, machine de traitement des barres omnibus portable, outils de coupe des barres omnibus, outils de cintrage des barres omnibus, outils de poinçonnage des barres omnibus, hydraulique.
