Machine de développement automatique de barre omnibus de bouchon de moteur servo

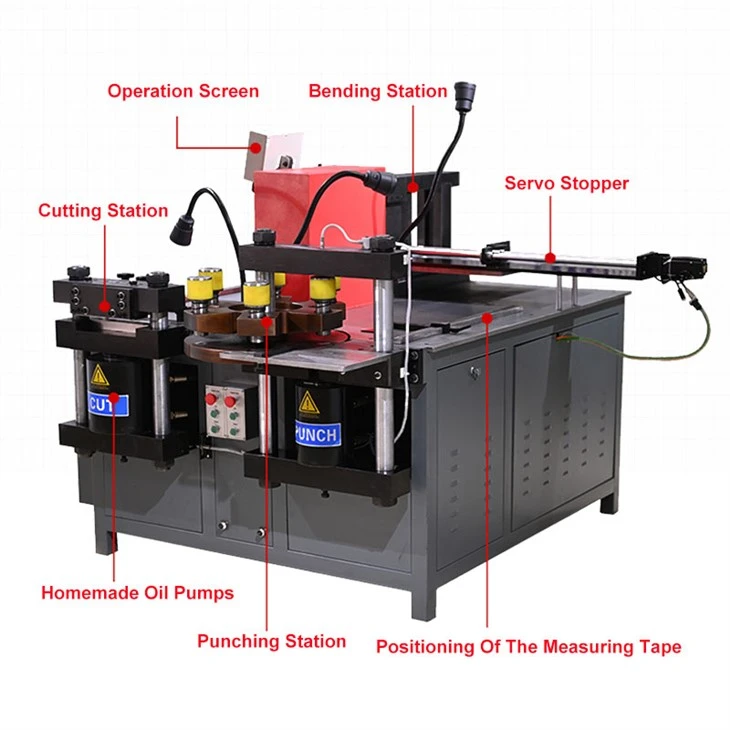

Le produit dispose de trois stations de traitement pour le poinçonnage, le cisaillement et le pliage, et est conçu avec trois systèmes hydrauliques indépendants. Les stations de poinçonnage, de cisaillement et de pliage peuvent fonctionner simultanément.
Description
Description du produit
Machine de développement automatique de barre omnibus de bouchon de moteur servo
503ESK-PLe produit dispose de trois stations de traitement pour le poinçonnage, le cisaillement et le pliage,
et est conçu avec trois systèmes hydrauliques indépendants. Le poinçonnage, le cisaillement et
les stations de pliage peuvent travailler simultanément.
(1) La station de poinçonnage contrôle les coordonnées de poinçonnage via des servomoteurs et un PLC,
permettant un positionnement et un poinçonnage continus de pièces poreuses, efficaces et précis.
(2) La station de découpe contrôle automatiquement la taille du bloc de coupe via des servomoteurs et un PLC,
ce qui le rend pratique et efficace.
(3) La station de pliage contrôle la longueur de pliage via un servomoteur et localise automatiquement
La position de blocage du matériau et peut réaliser un programme pour localiser plusieurs angles et positions de pliage.
Paramètres techniques
|
Fonctionnalité |
Unité |
503ESK-P |
|
Traitement de poinçonnage |
Force de frappe maximale (KN) |
500 |
|
Plage de poinçonnage (㎜) |
ф 4.3~ф 36 |
|
|
Épaisseur maximale (mm) |
16 |
|
|
Largeur maximale (mm) |
260 |
|
|
Traitement de cisaillement |
Force de cisaillement maximale (KN) |
800 |
|
Épaisseur maximale (mm) |
16 |
|
|
Épaisseur maximale (mm) |
260 |
|
|
Traitement de pliage |
Force de flexion maximale (KN) |
500 |
|
Largeur maximale (mm) |
260 |
|
|
Épaisseur maximale (mm) |
16 |
|
|
Dimensions hors tout |
mm |
1980*1710*1670 |
|
Puissance du moteur |
KW |
3 × 5,5 kW |
|
poids de la machine |
KG |
2350KG |
|
besoins en énergie |
V/F |
380V,220V,415V personnalisable |
|
Nombre de servos |
ensemble |
4 |
|
Course efficace de poinçonnage sur l'axe Y |
mm |
1200mm |
|
Déplacement effectif du poinçonnage sur l'axe X |
mm |
350mm |
|
Déplacement effectif sur l'axe X du cisaillement |
mm |
1200mm |
|
Course d'arrêt de flexion |
mm |
1200mm |
détails du produit
Adopter un système de contrôle des matériaux d'arrêt servo, divisé en :
mode de coupe,mode de poinçonnage et mode de pliage
▶ Mode de coupe comme indiqué sur la figure :
(1) Réglez la même longueur pour couper plusieurs pièces
(2) Réglez différentes longueurs pour couper plusieurs pièces et pièces uniques de différentes longueurs.
Le mode de poinçonnage est illustré sur la figure :
(1) Définissez plusieurs trous de perforation irréguliers avec des coordonnées différentes et remplissez directement les coordonnées
(2) Définissez une variété de modèles : 1 trou, 2 trous, 4 trous, etc. Il est simple et efficace d'appliquer directementle gabarit.
Le mode de flexion est illustré sur la figure :
(1) L'interface utilisateur est intuitive et facile à comprendre.
(2) Performances stables et opération facile
(3) Haute précision de pliage et bonne répétabilité des opérations
Caractéristiques du produit
Poste de découpe :
Structure de cisaillement à double colonne, section plate, pas de gaspillage, pas de bavures et de coins effondrés. Pas de bavures,
pas de coins effondrés.
Station de poinçonnage :
Il s'agit d'un plateau tournant à six modes, en fonte ductile, qui ne nécessite pas de changement de moule,
réduit les erreurs de fonctionnement dues aux changements fréquents de moules et réduit le taux de dommages des moules.
Le carrousel est une partie intégrante qui assure l'alignement absolu des parties supérieure et inférieure.
moule et améliore la concentricité des moules, et la durée de vie des moules est
trèsamélioré.

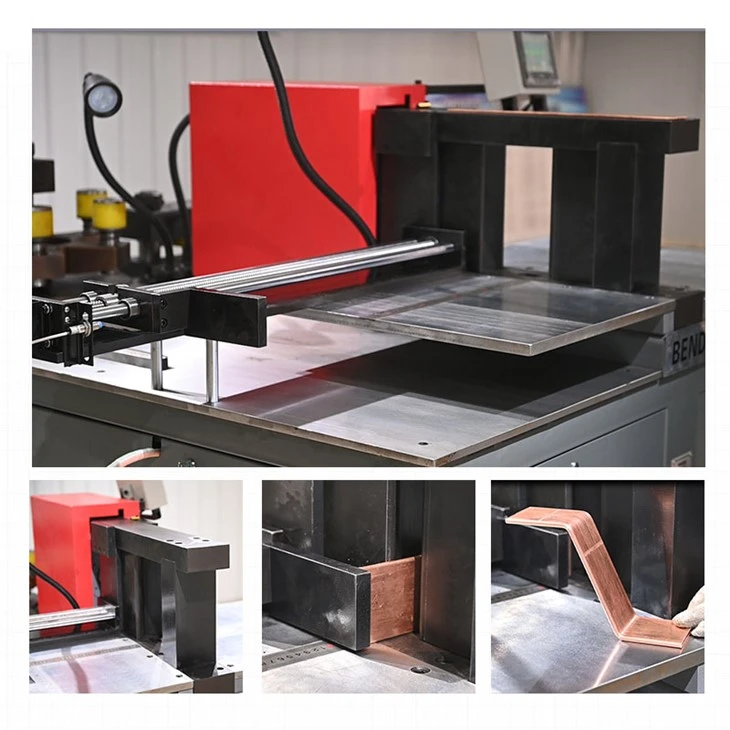

Station de pliage :
La structure de pliage fermée le rend plus uniforme lors du traitement du pliage à plat et du gaufrage.
Améliore considérablement la précision du positionnement répété dans la production de masse. Il adopte également un travail à double couche
table, qui réalise le véritable sentiment de trois postes de travail travaillant en même temps sans affecter
l'un l'autre.
Contrôle API :
En adoptant un système informatique Siemens complet, le contrôle CNC est obtenu grâce à la coopération
de PLC et de capteurs de déplacement, rendant le pliage plus précis. L'équipement automatiquement
calcule la longueur de coupe, l'angle de pliage et le point de pliage, ce qui rend l'opération simple
et facile à utiliser.
Exemple d'affichage
Application du produit
La machine à jeux de barres convient principalement à l'industrie manufacturière de haute et basse tension
appareillage de commutationet transformateurs, et est utilisé pour ajouter des spécifications de jeux de barres en cuivre et en aluminium.
2. Quel est votre délai de livraison ?
Dans les 5 jours ouvrables après votre dépôt.
3. Quelle est votre alimentation ?
Nous pouvons le personnaliser en fonction de l'alimentation électrique de votre pays.
4. Quelle est votre quantité minimale de commande ?
Un jeu.
5. Toutes les étiquettes et instructions de la machine sont-elles en anglais ?
Oui. Les étiquettes sur la machine et les manuels sont rédigés en anglais.
6. Quelles autres machines liées au traitement des jeux de barres fournissons-nous ?
Nous vous proposons de multiples options : machine à enrouler les barres omnibus, machine à chanfreiner les barres omnibus,
