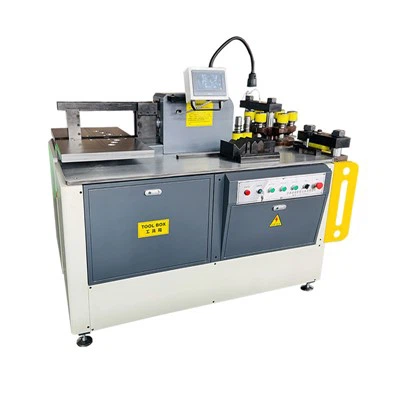

Machine de flexion en cuivre CNC

La machine de traitement de barre de barre de cuivre fermée en bleu amélioré permet d'économiser du temps et des efforts. Le punching peut frapper 5, 000 trous en continu sans aucune défaillance, avec une vitesse de 0. 2 min / trou. Le diamètre minimum du trou est φ3.2 et le diamètre maximal du trou est φ3 0. L'unité de flexion adopte le système Siemens PLC avec une précision de ± 0,5 degré. Des instructions du système peuvent être fournies en anglais, russe, vietnamien et d'autres versions.

Envoyez demande

Description

Description des produits

►Caractéristiques de performance principales:Modèle: dsmx -303 ESK-B

CNC Copper Bending Machine est un produit breveté développé indépendamment par notre entreprise. Sa conception innovante apporte des percées révolutionnaires dans le domaine du traitement des barres de cuivre et en aluminium. Sa fonction centrale est de traiter efficacement les barres de cuivre et d'aluminium de différentes spécifications. Les utilisateurs n'ont qu'à changer la station de traitement correspondante pour réaliser facilement le traitement intégré du cisaillement, du poinçonnage et de la flexion des barres de cuivre et d'aluminium, améliorant considérablement l'efficacité de la production et la précision de traitement.
⑴ En termes de conception structurelle, l'unité de cisaillement adopte une structure intégrale avec une force scientifique et raisonnable pour s'assurer que l'équipement reste stable et ne se déforme pas lors du cisaillement de la barre de cuivre; L'unité de poinçonnage est équipée d'une bibliothèque de moisissures de type tourelle qui peut accueillir huit ensembles de moules de poinçonnage pour répondre aux besoins de traitement diversifiés; La technologie CNC d'angle de l'unité de flexion est facile à utiliser et a une précision extrêmement élevée. De plus, la conception unique du Workbench à double couche réalise le fonctionnement synchrone de trois stations sans interférer les uns avec les autres, en optimisant davantage le processus de production.

Bending-machine-cnc

⑵ En termes de configuration technique, l'équipement est équipé d'un système de contrôle PLC, qui s'exécute de manière stable et précise pour garantir la fiabilité du processus de traitement; Il est également équipé d'un système automatique de remplissage d'huile et de drainage pour réduire les coûts d'entretien de la main-d'œuvre et prolonger la durée de vie de l'équipement. Que ce soit dans les champs d'électricité, de fabrication électrique ou de nouvelle énergie, la machine à flexion en cuivre CNC peut devenir un choix idéal pour améliorer l'efficacité de la production avec sa grande efficacité, sa précision et son intelligence.

PLC-control-system-1

Avantages matériels de l'équipement

(1) La première couche de grande plaque est épaissie de 20 mm, et la table a une forte capacité de portage

(3) L'arbre dur φ60 est durci à haute température et la dureté atteint au-dessus de 55, ce qui est plus résistant à l'usure

(5) La pression de cisaillement est augmentée de 50 tonnes de cylindre d'huile (grande force de cisaillement et section transversale plate)

(2) La deuxième couche de grande plaque est épaissie de 35 mm

(4) La tourelle intégrée en fer ductile avec six ou huit stations est facultative,Turtinable: 400 * 47 * 135 mm, Cylindre de poinçonnage: Diamètre total 150 mm

(6) Le grand cadre de l'équipement utilise des tubes carrés de 60 * 60 * 5 (mm), qui sont forts et stables

(7)Services disponibles en fonction des besoins des clients

Changez la taille, la couleur, le logo, le moteur, la langue que nous servons les clients dans le monde entier.

Accessoires fournis

# Machine de flexion en cuivre CNC

Outils de poinçonnage: φ7 ,, φ9, φ11, φ13, φ17, φ21, φ13 × 18, φ17 × 21
Outil de flexion verticale: R80
Outils de flexion horizontale: R3, R5, R10
U outil de flexion de Typy: Twist meurt
Remplissage d'huile, chape
Commutateurs de pied, interrupteurs de limites
Punching Emplacement Needle, Bloc d'emplacement magnétique, Core de fusible

► Introduction à la méthode de positionnement de l'unité de poinçonnage

1. positionnement de la broche de positionnement

Les broches de positionnement rendent la production et le traitement du positionnement plus précis

2.Do-à-vitesse Positionnement des dirigeants

La station de poinçonnage est équipée d'un dispositif de positionnement bidirectionnel, qui convient à la production de lots d'usine et peut atteindre le positionnement bidirectionnel mécanique de l'axe X et de l'axe Y

3.Positionnement laser
Le marquage est précis, intuitif, pratique, stable, facile à utiliser et améliore l'efficacité du travail
